quadri mcc a cassetti semi estraibili

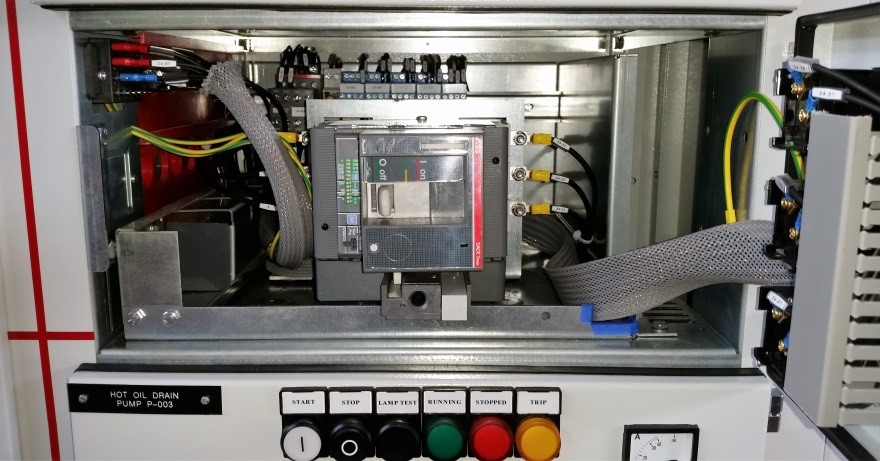

am95 semi 2Unitamente alla soluzione con cassetti estraibile, si propone in alternativa un’unità semi-estraibile, non dotata di manovra, che mantiene le dimensioni del cassetto e le medesime pinze di alimentazione ed eventualmente gli stessi contatti ausiliari e che una volta inserito manualmente viene bloccato nel vano.

Tale soluzione permette il cablaggio delle unità a banco e la possibilità di estrarre le singole unità previo temporaneo fuori servizio del quadro, contando su un costo decisamente più contenuto.



I quadri MCC “am95” a cassetti estraibili possono essere forniti in varie soluzioni :

  • - Solo carpenteria montata e predisposta con montaggio apparecchiatura a carico cliente
  • - Cablati e collaudati con apparecchiatura elettrica fornita dal cliente
  • - Cablati e collaudati completi di apparecchiatura secondo le disposizioni del cliente

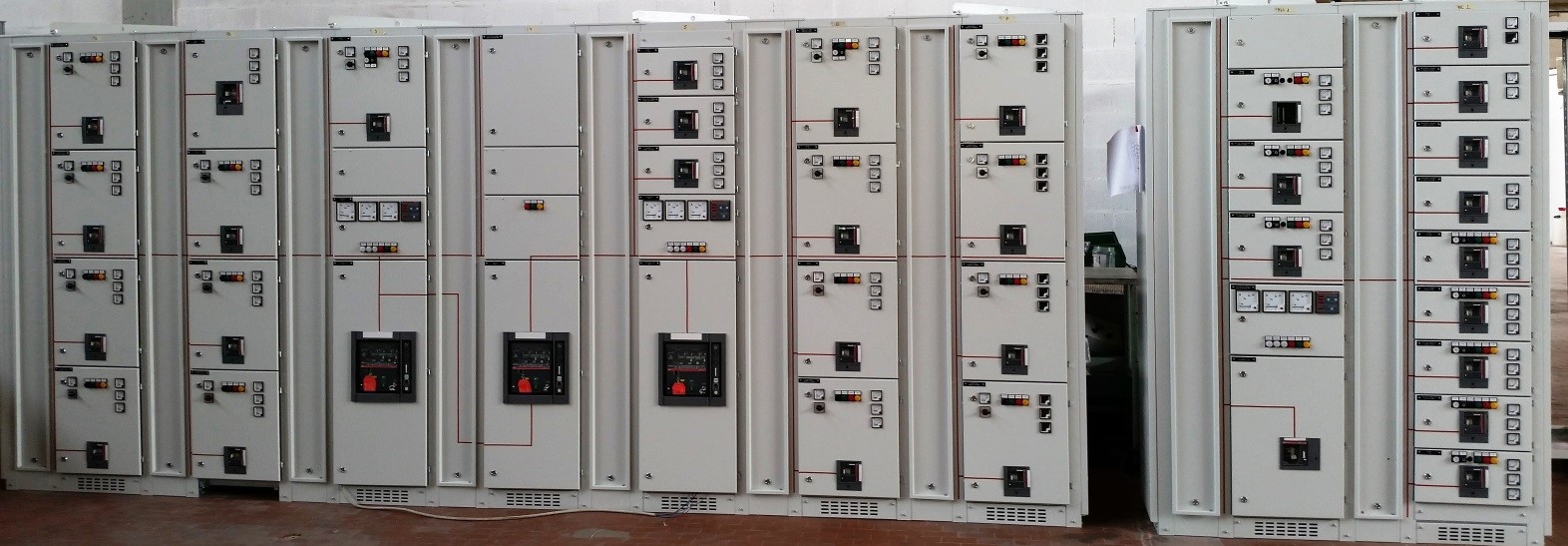

am95 semi 1

CARATTERISTICHE ELETTRICHE

Tensione nominale di impiego (Ue) 660V
Tensione nominale di isolamento (Ui) 1000V
Tensione di prova a frequenza industriale circuiti di potenza 3500V
Tensione di prova a frequenza industriale circuiti ausiliari 2000V
Tensione nominale di tenuta ad impulso (1,2/50 µs) (Uimp) 8000V
Frequenza nominale (f) 50-60Hz
Corrente nominale sbarre omnibus (In) 900-1250A
Corrente nominale semisbarre derivazione 400-700A
Corrente nominale di breve durata ammissibile per 1 secondo per omnibus e derivazioni 50kA
Corrente ammissibile di picco per omnibus e derivazioni 105kA
Corrente nominale di breve durata ammissibile per 1 secondo per circuito di protezione 30kA
Corrente ammissibile di picco per circuito di protezione 63kA
Corrente nominale parti estraibili modulo 1/14 250A
Corrente nominale parti estraibili modulo 2/14 450A
Corrente nominale di breve durata ammissibile per 0.2 secondi per unità estraibili 50kA
Corrente ammissibile di picco per unità estraibili 105kA



Rispondenza alle Normative tecniche

Italiano CEIEN 60439
Internazionali IEC 439-1



Caratteristiche meccaniche

Grado di protezione a porte aperte IP20
Massimo grado di protezione esterno con porte chiuse IP41
Temperatura ambiente massima 40°C
Altitudine massima 2000mt s.l.m.
Verniciature standard RAL7035b
